非开挖管道修复施工技术
2025-04-13 14:41
非开挖施工技术组成部分的管道修复技术，主要包括管道的现状检测、管道的现状评价（包括CCTV检测，管道壁厚和腐蚀状况，以及结构的完整状况）、管道的清理、修复方案的选择、管道修复设计、作业段的设计、作业段的开挖、修复作业工段、修复的质量评价及验收等。
旧管道不开挖修复是指在用管道所处环境无法采用开挖更新、修理或开挖段很不经济的情况，经综合经济分析而又不应废弃，或为了提高输送量、充分利用管材的腐蚀余量、延长使用寿命而采取的一种在线维修方式。经半个多世纪的开发实践，大体上已形成了三大类十多种工艺技术，即插入套管法（包括原形套管和折叠式套管）、涂层法、软管翻衬法等。
1. 插入套管法：主要是将事先预制好的塑料原形管或折叠式套管，在现场焊接，牵引就位，固定在旧管线. 内涂层法：经过长期的实践改进和原材料工业的长足进步，已形成了如水泥砂浆衬里、树脂涂层方法等系列工艺技术。但也存在有待改进的工序，如表面处理技术、内补口技术和质量检测技术等。
管道内水泥砂浆衬里的修复技术是在线修复技术，是利用喷涂法或挤涂法依次在旧管道内涂覆改良性水泥砂浆，经自然养护，在被修复的管道内形成衬里复合管。这种管道修复技术的主要优点有：
②表面粗糙，摩阻系数大。水泥砂浆在养护过程中具有从金属表面清除全部铁锈和锈痕的特殊功能，这些锈粒能被溶解和生成铁盐，而这些铁盐散入砂浆并最终沉淀下去，这一点儿对旧管线的修复来说特别重要。另外水泥砂浆的防腐机理比较独特，它不像管道内衬HDPE那样简单地将水与旧管壁隔开从而减少腐蚀，它是可渗透性衬里。当管道输送水时，砂浆衬里被水浸透，进而浸湿整个管道内壁。水在浸透砂浆衬里的同时，吸收其中的Ca(OH)2使管壁附近的pH12。在这样高的pH值条件下，其表面上的氧化铁充分起到了防止金属管壁产生锈蚀的作用。如果某些原因使水泥砂浆衬里产生许多细小的裂缝，它还有自愈性，这些细小裂缝在管道开始输送水后，由于衬里的二次水化作用会自动愈合和复原。

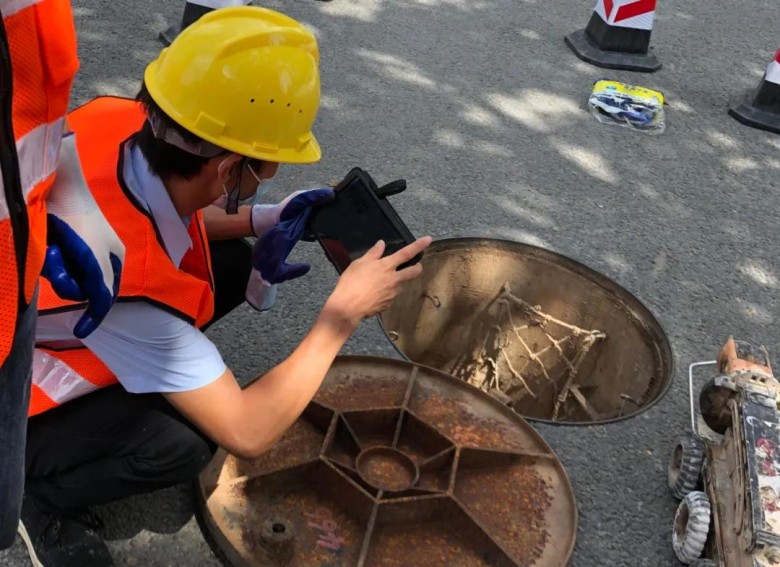

a. 管道检测，对所确定的需要采用水泥砂浆涂衬的过路管，采用CCTV（内窥镜）进行检测，发现内壁腐蚀、结垢有0.5~2CM不等。
b. 挖修复操作坑。在管道两端挖操作坑，并在两端人工截下长0.75~2M的短管，以便内壁清理及涂敷作业。
c. 管道内壁清理。采用牵引刮清理法对管道内壁的锈垢进行刮清，最后再用哑铃形的柱塞在管道中牵引多次直至无结垢带出。
d. 现场水泥砂浆衬里施工。施工方法采用挤涂法，衬里厚度确定在4—6mm。
固化：采用加热或常温固化措施，使软管成为表面光滑而又坚硬的紧密贴在管内壁的管中管。
软管制作、基料配制及合成：采用具有知识产权的机电一体化翻衬机组实现高分子材料配比和软管输送速度自动化，保证软管厚度均匀且各项机械性能和技术指标达到设计要求。
试压连管：街完全固化后分段按管道施工规范进行试压，业主验收合格后连管和投产。
d. 可提高管线的整体性能。如铸铁管道或混凝土管线承插接口的严密性得到增强，原已遭腐蚀的管道得到了补强，延长了使用寿命，增强了承压、减阻、阻垢，耐蚀的能力等。
