非开挖修复CIPP紫外光固化施工技术方案和步骤
2025-07-14 11:37

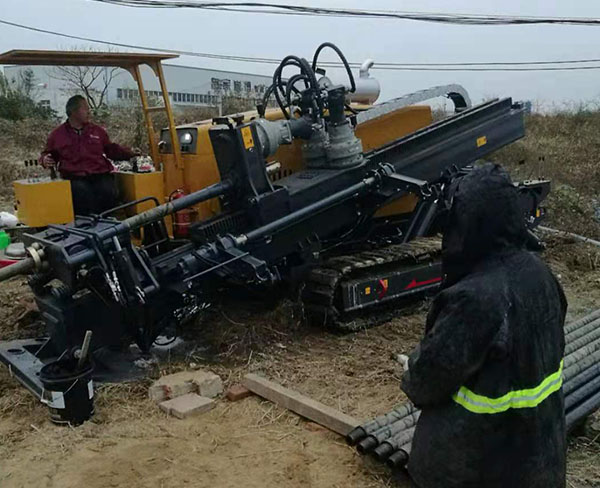

非开挖是指利用各种岩土钻掘设备和技术手段，通过导向、定向钻进等方式在地表极小部分开挖的情况下（一般指入口和出口小面积开挖），敷设、更换和修复各种的施工新技术，不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响，因此具有较高的社会经济效果。
CIPP紫外光固化非开挖修复技术指，采用机械牵引将浸满感光性树脂的毡制软管拖入被修复的管道，灌注压缩空气使其紧贴管道内壁，通过紫外光灯照射使树脂在管道内部固化，形成高强度内衬树脂新管的管道整段内衬修复技术。
1）、基于CCTV检测报告和管线属性信息制定UV内衬修复方案。UV修复工程方案设计应该满足以下原则：
3）当管道发生部分管段脱落缺失、管道接口错位、管道开裂、管道局部腐蚀、管道渗漏等局部轻微损坏时，可对管道进行点状修复。
5）、内衬管壁厚度应根据待修复管道检测的影像资料或管道的评估报告进行，同时应充分节后地下水、路面动载、管道原设计资料、建设方的具体需求等因素：
P_____内衬管管顶地下水压力(MPa),地下水位的取值应符合现行国家标准《给水排水工程管道结构设计规范》GB 50332 的有关规定 ；
当内衬管道位于地下水位以上时，原位固化法内衬管的标准尺寸比（SDR）不得大于100；
当内衬管椭圆度不为零时，以上厚度计算公司计算的内衬管的壁厚最小值不应小于下列公式的计算结果：
qt_____管道总的外部压力(MPa)，包括地下水压力、上覆土压力以及活荷载；
E’S____管土综合变形模量(MPa),可按现行国家标准《给水排水工程管道结构设计规范》GB50332的规定确定；
WS____活荷载(MPa)，应按现行国家标准《给水排水工程管道结构设计规范》GB50332的规定确定。
①、管道修复前需对有水管道进行封堵处理，再采用高压清洗车和吸淤车对待修复管道进行疏通、冲洗和抽水；
②、发现管道内壁存在较大凸起、异物穿插等缺陷应先采用管道切削打磨机器人进行局部处理避免划伤内衬软管；
③、发现管道存在局部渗漏，影响UV内衬固化修复的，应先进行局部点状修复。
拉入软管之前应在原有管道内铺设垫膜（底膜），垫膜应置于原有管道底部，并覆盖大于1/3的管道周长，且应在原有管道两端固定。
应沿管底的垫膜将浸渍树脂的软管平稳、缓慢地拉入原有管道，拉入速度不得大于5m/min；
应严格按照内衬产品说明书充气流程执行，且不可一次性或过快冲入大量压缩空气膨胀软管，避免导致内衬褶皱，影响固化的管道质量。
对于有支管的主管道修复后，应依据管道权属单位的要求，采用管道切割打磨修复机器人，在支管接头位置打磨通孔。寻找打磨钻孔位置的方法主要有：
在铺设内衬软管前让切割修复机器人进入管道，行驶至支管位置处在线缆计米器处用胶布记录
优质内衬材料，管径合适时，固化后在支管位置处会凹陷，通过肉眼识别凹陷位置寻找开孔位置；M6平台
