《城镇给水管道非开挖修复工程技术标准》pdf
2026-08-13 13:45
根据《广东省市场监督管理局关于批准下达住房城乡建设类地方标准制修订计划项
目的通知》(粤市监标准〔2022〕27号)和广东省住建厅的要求，标准编制组经过深入调
查研究，认真总结实践经验，参考有关国内外相关标准，在广泛征求意见的基础上，制
本标准共分17章和7个附录，主要技术内容包括：总则、术语与符号、基本规定、
工程设计、连续穿插法、折叠内衬法、缩径内衬法、穿插软管内衬法、翻转式原位固化
法、拉入式原位固化法、热塑成型法、喷涂（筑）法、不锈钢内衬法、纤维增强复合材
本标准由广东省住房和城乡建设厅负责管理，由广州市市政集团有限公司负责具体
技术内容的解释。执行过程中如有意见或建议，请寄送广州市市政集团有限公司（地址：
1.0.1为规范城镇给水管道非开挖修复工程的技术要求，保障工程质量，做到安全适用、
1.0.2本标准适用于广东省内城镇给水管道非开挖修复工程的设计、施工及验收。
1.0.3城镇给水管道非开挖修复工程的设计、施工及验收除应符合本标准规定外，尚应符
采用能覆盖孔洞和间隙，能长期承受工作荷载的压力管联合承压内衬修复管道的技术
采用牵拉方式将经压缩管径的内衬管置入原管道内，待其直径复原后形成与原管道紧
采用牵拉方式将压制成“C”形或“U”形的内衬管置入原管道中，然后通过加热、加压等
将圆织纤维增强的塑料软管置入原管道中形成一个具有永久管道结构体，在流体压力
采用气翻或水翻方式将浸渍树脂的软管置入原管道内，通过高温或常温固化后形成管
采用牵拉方式将浸渍树脂的软管置入原管道内，通过紫外光固化或蒸汽固化后形成管
采用牵拉方式将压制成“C”形或“H”形的内衬管置入原管道内，然后通过静置、加热、
通过机械离心喷涂（筑）、人工喷涂（筑）、高压气体旋喷等方法，将水泥砂浆、环
采用不锈钢板材卷制成管坯并运入管道内，逐张焊接成整体内衬并与原管道紧密贴合

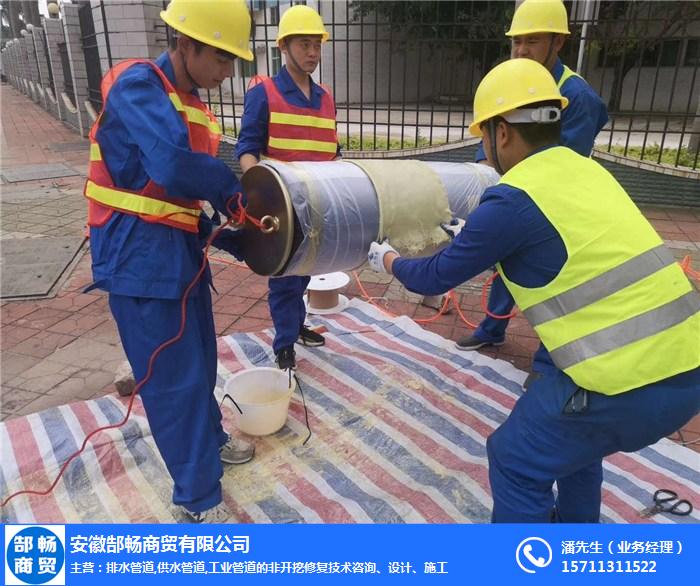

将浸渍树脂与高性能纤维充分浸渍结合成结构单元的碳纤维布，采用不同层数的碳纤
以环状橡胶密封带与不锈钢胀环为主要修复材料，在管道接口或缺陷部位安装环状橡
胶密封带，密封带就位后用二道环或二道环以上不锈钢胀环固定的管道局部修复方法。
采用专用不锈钢圈扩充后将橡胶密封带挤压在原管道缺陷位置，形成管道内衬的管道
3.0.1城镇给水管道非开挖修复工程应依据检测评估结果，按照设计、施工、验收的步骤
3.0.2工程用主要原材料、各类管材、型材的质量、规格、尺寸、性能等，应符合现行国
家相关产品标准和设计文件的规定；同一生产厂家、同一批次产品的出厂合格证明、性能
3.0.3与饮用水接触的材料应符合现行国家标准《生活饮用水输配水设备及防护材料的安
3.0.4工程用材料、制品，应按各专业工程施工规范、验收规范和设计文件的规定进行复
3.0.5施工对用户供水产生影响时，应按现行国家标准《城镇供水服务》GB/T32063的有
2半结构性和功能性修复的结构设计工作年限不应低于原管道的剩余结构设计工作
3.0.8施工前应调查原管道的基本概况、管道沿线的工程地质条件和水文地质条件、周边
3.0.9施工前应对原管道进行预处理，预处理要求应根据采用的非开挖修复工艺确定并应
翻转式原位固化法预处理后的管道内壁应洁净，应无影响内衬修复的沉积物、障碍物、
拉入式原位固化法胶结物、结垢、尖锐凸起物；不应有影响施工的积水和渗水现象
不锈钢胀环法原管道内待修复部位宜平整、圆滑，待修复部位前后0.5m的管道表面
3.0.10管道内存在裂缝、接口错位和漏水、孔洞、变形、管壁材料脱落、锈蚀等局部缺
陷时，可采用灌浆、机械打磨、点位加固、人工修补等管内修补的方法进行预处理。
3.0.11严重缺陷无法修补，影响修复质量的，应采取加固或开挖更换缺陷管段的方法进
行处理。当支管、变径管、阀门等影响内衬施工时，应通过开挖或其他手段进行预处理，
3.0.12管道清理宜采用高压水射流、喷砂、机械清洗和管内修补等技术中的一种或几种
3.0.13当采用高压水清洗进行管道预处理时，超高压水设备应由专业人员操作。
3.0.14当钢管采用喷砂清洗时，清洗完成后的管内表面质量应符合现行国家标准《涂覆
涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原
有涂层后的钢材表面的锈蚀等级和处理等级》GB/T8923.1的有关规定，达到喷射清洗等级
3.0.16管道预处理后可采用管道成像监测系统进行检查，确认处理质量满足本标准表
3.0.9的要求，应按本标准附录A进行记录。当原管道口径不小于1000mm、通风情况良好、
3.0.18施工前应编制施工组织设计，施工组织设计应经审批后执行；涉及道路开挖、交
3.0.20施工过程中涉及到有限空间作业时，应满足有限空间作业施工安全的要求。
3.0.21施工单位应根据工程特点合理选用施工方案、施工设备和不宜间断的施工方法，
3.0.22管道修复后，应对管道施工接口进行密封、连接、防腐处理，不能及时连接的管
3.0.23非开挖修复工程施工应对工作井开挖、管道断管与改造、管道预处理、端口处理
3.0.24非开挖修复工程施工过程中应采取安全措施，应符合现行行业标准《城镇供水管
3.0.25非开挖修复工程的质量检验，应由监理单位组织设计单位、施工单位和建设单位
3.0.26单位（子单位）工程、分部工程、分项工程及检验批的划分应符合本标准附录B
3.0.27单位（子单位）工程应由建设单位组织验收。管道修复后验收表应按本标准附录D
进行记录。质量验收合格后，建设单位应将竣工验收报告和有关文件报工程所在地建设行
4.1.1非开挖修复工程设计前应详细调查原管道的基本概况、管道沿线的工程地质条件、
4.1.3非开挖修复方法的选择应根据检测与评估资料，结合预处理方法进行技术经济比较
后确定。在初步设计阶段或基础资料不完整时，给水管道非开挖修复方法可按表4.1.3-1的
注：1相同直径且管道转角符合表4.1.3-1规定的管道，可设计成同一个修复段，否则应按不同管段进行设计；
2翻转式原位固化法、拉入式原位固化、喷涂（筑）法的具体单段长度要结合弯头的具体数量、管径、壁厚、软管重
2折叠内衬法、缩径内衬法、穿插软管内衬法、翻转式原位固化法、拉入式原位固
4.2.2当采用折叠内衬法、缩径内衬法、翻转式原位固化法、拉入式原位固化法、热塑成
型法进行压力管道半结构性修复时，内衬管应能承受管道外部地下水压力、真空压力与原
EL——内衬管的长期弹性模量（MPa），当无长期性能参数时可取短期模量的50%；
——泊松比，原位固化法内衬管取0.3，PE内衬管取0.45、钢内衬管可取0.31；
2当按本标准式（4.2.2-1）计算所得t值满足式（4.2.2-5）的要求时，应按式
L——内衬管的长期弯曲强度（MPa），当无长期弯曲强度时可取短期弯曲强度的
3当本标准式（4.2.2-1）计算所得t值不满足式（4.2.2-5）时，应按式（4.2.2-7）对
TL——内衬材料的长期抗拉强度（MPa），初步设计阶段可按表4.2.2-1取值；
ft——抗力折减系数，PE材料，应按表4.2.2-2取值；原位固化法（CIPP）内衬管材
4当内衬管位于地下水位以上时，原位固化法内衬管的标准尺寸比（SDR）不得大
于100，PE内衬管的标准尺寸比（SDR）不得大于42。标准尺寸比（SDR）应按下式计算：
4.2.3当采用喷涂法进行压力管道的半结构性修复时，喷涂内衬厚度应符合下列规定。
1当原管道上存在孔洞或裂纹时，应验算局部外部水压作用对喷涂内衬管的冲切破
j——喷涂内衬管的剪切强度（MPa），宜根据喷涂内衬管抗剪试验确定，应符合
现行国家标准《纤维增强塑料冲压剪切强度试验方法》GB/T1450.2的有关规
式中：EL——内衬管的长期弹性模量（MPa）。无长期性能参数时可取短期模量的50%，
P——作用在喷涂内衬管外部的屈曲压力（MPa），当P0.01MPa时，取
4.2.4当采用折叠内衬法、缩径内衬法、翻转式原位固化法、拉入式原位固化法、热塑成
型法进行压力管道全结构性修复时，内衬管壁厚设计应符合本标准第4.2.2条的规定并应符
