S1：准备软管(1)，根据相邻两个排水井体(2)之间的距离选择所述软管(1)的长度；
S2：将所述软管(1)插入到相邻所述排水井体(2)之间的漏水管道(3)内；
在S2中，在所述软管(1)插入到所述漏水管道(3)内之后，将所述软管(1)的两端连接外
在S3中，在所述外螺纹管(4)上螺纹连接螺母(6)，使所述螺母(6)紧抵所述排水井体
所述外螺纹管(4)贯穿所述螺母(6)，所述外螺纹管(4)贯穿所述螺母(6)的一端可拆卸
在连接外螺纹管(4)与软管(1)时，将外螺纹管(4)连接在软管(1)内，通过胶水将软管
(1)与漏水管道(3)固定，在将堵水盖(7)连接在外螺纹管(4)上时，通过拧紧装置将所述堵
水盖(7)与所述外螺纹管(4)螺纹连接，所述拧紧装置包括驱动装置、拧紧机构和导向组件；
所述驱动装置包括电机(8)、丝杠(9)、螺母块(10)、导向杆(11)和驱动环(12)，所述电
机(8)设置在所述排水井体(2)上，所述丝杠(9)转动连接在所述排水井体(2)内并与所述电
机(8)联动，所述导向杆(11)连接在所述排水井体(2)内，所述螺母块(10)螺纹连接在所述
丝杠(9)上，所述导向杆(11)贯穿所述螺母块(10)，所述螺母块(10)与所述导向杆(11)滑动
所述导向组件包括导向筒(20)和固定杆(21)，所述导向筒(20)设置在所述堵水盖(7)
上，所述固定杆(21)设置在所述排水井体(2)内，所述导向筒(20)套设在所述固定杆(21)上
并与所述固定杆(21)滑动配合，所述外螺纹管(4)的中心线)的中心线)的中心线)；
所述拧紧机构包括拧紧杆(23)、拧紧块(24)和拧紧片(25)，米乐官方网站所述拧紧杆(23)设置为两
个，两个所述拧紧杆(23)的中间部位铰接，两个所述拧紧杆(23)的一端均连接所述拧紧块
(24)，所述拧紧片(25)设置有若干个，若干个所述拧紧片(25)环形阵列设置在所述堵水盖
2.根据权利要求1所述的雨污水管道非开挖修复工艺，其特征在于：所述外螺纹管(4)
连接在所述软管(1)内壁上，在所述外螺纹管(4)上套设密封垫圈(5)，使所述密封垫圈(5)
位于所述排水井体(2)侧壁与所述螺母(6)之间，所述密封垫圈(5)的一侧紧抵所述排水井
3.根据权利要求1所述的雨污水管道非开挖修复工艺，其特征在于：所述固定杆(21)上
设有环形磁铁(22)，所述导向筒(20)为铁筒，所述导向筒(20)被环形磁铁(22)吸附。
4.根据权利要求1所述的雨污水管道非开挖修复工艺，其特征在于：所述拧紧块(24)为
铁块，所述拧紧片(25)的两侧设有磁铁板(26)，安装所述堵水盖(7)时，所述拧紧块(24)被
随着我国经济的快速发展，城市建设规模越来越大，人们也越来越注重环境卫生，
道漏水现象，无法很好的实现路面水的排放，为了排水正常，需要对漏水管道进行修复。
上述方法虽然能够对漏水的管道进行修复，但是在修复过程中，需要将路面挖开，
体将软管插入到漏水管道内，然后再将软管的两端与排水井体连接，从而实现修复管道的
目的，在排水时，排水井体内的水通过软管进行流通，实现的水的顺利排放，且在漏水管道
的整个修复过程中，不需要将路面挖开，不会破坏路面结构与路面环境卫生，有助于环境保
可选的，在S2中，在所述软管插入到所述漏水管道内之后，将所述软管的两端连接
通过采用上述技术方案，在修复管道过程中，将软管放入到漏水管道内后，使软管
两端的外螺纹管位于排水井体内，再将螺母螺纹连接在软管两端的外螺纹管上，且使螺母
可选的，米乐官方网站所述外螺纹管连接在所述软管内壁上，在所述外螺纹管上套设密封垫圈，
使所述密封垫圈位于所述排水井体侧壁与所述螺母之间，所述密封垫圈的一侧紧抵所述排
壁之间更好的贴合，更有利于排水；将密封垫圈设置在螺母与排水井体侧壁之间，能够起到
密封作用，若软管内的水通过软管内壁与外螺纹管外壁之间渗出，密封垫圈能够起到密封
螺纹管上，将软管端部封堵，避免在修复与软管相邻的管道时，软管内有水流动过来，为维
修管道带来不便，将与软管相邻的管道修复好之后，再将堵水盖从外螺纹管上拆卸下来，以
可选的，在连接外螺纹管与软管时，将外螺纹管连接在软管内，通过胶水将软管与
漏水管道固定，在将堵水盖连接在外螺纹管上时，通过拧紧装置将所述堵水盖与所述外螺
所述驱动装置包括电机、丝杠、螺母块、导向杆和驱动环，所述电机设置在所述排
水井体上，所述丝杠转动连接在所述排水井体内并与所述电机联动，所述导向杆连接在所
述排水井体内，所述螺母块螺纹连接在所述丝杠上，所述导向杆贯穿所述螺母块，所述螺母
杆设置在所述排水井体内，所述导向筒套设在所述固定杆上并与所述固定杆滑动配合，所
述外螺纹管的中心线、所述堵水盖的中心线和所述导向筒的中心线重合，所述导向筒贯穿
所述拧紧机构包括拧紧杆、拧紧块和拧紧片，所述拧紧杆设置为两个，两个所述拧
紧杆的中间部位铰接，两个所述拧紧杆的一端均连接所述拧紧块，所述拧紧片设置有若干
通过采用上述技术方案，在需要将堵水盖拧紧在外螺纹管上时，启动电机，电机驱
动丝杠转动，丝杠在转动过程中带动螺母块和驱动环移动，驱动环在移动过程中抵触堵水
盖并带动堵水盖移动，将堵水盖移动至外螺纹管端部，工作人员在地面上操作拧紧机构，使
拧紧块夹紧在拧紧片两侧，用力转动拧紧杆，拧紧杆通过拧紧块带动拧紧片和堵水盖转动，
当拧紧杆抵触排水井体边缘，无法转动时，将拧紧块夹紧在其他拧紧片的两侧，继续转动拧
紧杆，直至堵水盖螺纹连接在外螺纹管上，整个过程工作人员不需要亲自进入到排水井体
内，对工作人员的工作环境有所改善；在堵水盖螺纹连接在外螺纹管上的整个过程中，导向
筒始终套设在固定杆上，为堵水盖的拆卸带来方便，避免拆卸堵水盖过程中，堵水盖直接掉
可选的，所述固定杆上设有环形磁铁，所述导向筒为铁筒，所述导向筒被环形磁铁
向杆之间的稳定性，进而提高堵水盖在没有使用时的稳定性，当需要使用时，驱动环对堵水
盖施力，使堵水盖和导向筒移动，此时环形磁铁与导向筒分离，以便导向筒和堵水盖能够顺
可选的，所述拧紧块为铁块，所述拧紧片的两侧设有磁铁板，安装所述堵水盖时，
磁铁板吸附，能够将拧紧块和拧紧片紧密的连接在一起，为工作人员操作拧紧机构带来方
1.在修复漏水管道时，通过与漏水管道一端相连的排水井体将软管插入到漏水管
道内，然后再将软管的两端与排水井体连接，从而实现修复管道的目的，在排水时，排水井
体内的水通过软管进行流通，实现的水的顺利排放，且在漏水管道的整个修复过程中，不需
要将路面挖开，不会破坏路面结构与路面环境卫生，有助于环境保护，且修复过程快速，修
2.在修复管道过程中，将软管放入到漏水管道内后，使软管两端的外螺纹管位于
排水井体内，再将螺母螺纹连接在软管两端的外螺纹管上，且使螺母抵紧排水井体侧壁，从
3.在需要修复与软管相邻的管道时，可将堵水盖安装在外螺纹管上，将软管端部
封堵，避免在修复与软管相邻的管道时，软管内有水流动过来，为维修管道带来不便，将与
软管相邻的管道修复好之后，再将堵水盖从外螺纹管上拆卸下来，以便水流的继续流动，实
1、软管；2、排水井体；3、漏水管道；4、外螺纹管；5、密封垫圈；6、螺母；7、堵水盖；8、
电机；9、丝杠；10、螺母块；11、导向杆；12、驱动环；13、机座；14、围挡；15、安装板；16、第一锥
齿轮；17、第二锥齿轮；18、支架；19、传动轴；20、导向筒；21、固定杆；22、环形磁铁；23、拧紧

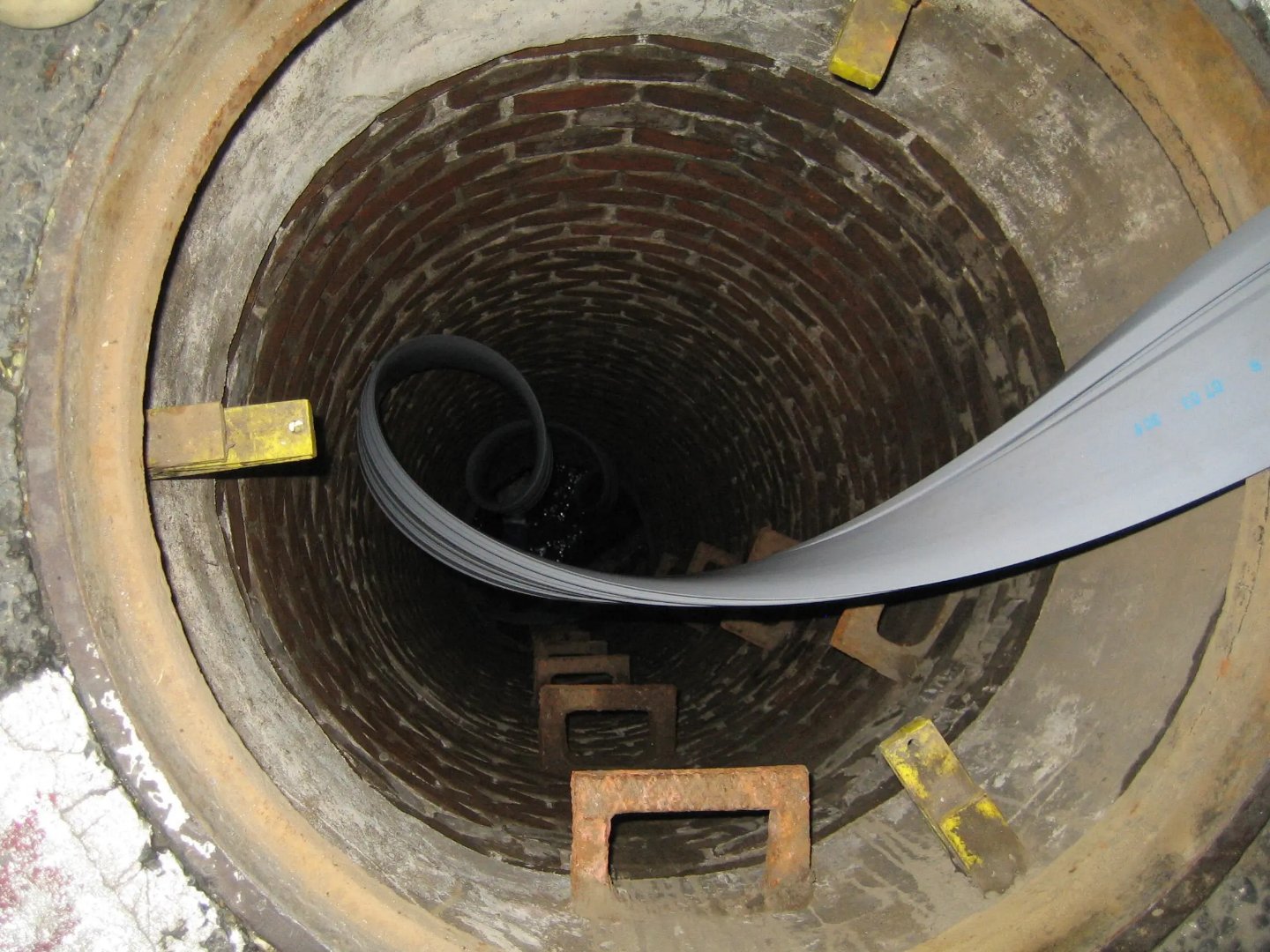

S2：将软管1插入到相邻排水井体2之间的漏水管道3内，在软管1插入到漏水管道3
内之后，将软管1的两端连接外螺纹管4，外螺纹管4外表面为阶梯状设置，外螺纹管4外径较
小的部分插入到软管1内并通过胶水与软管1内壁固定连接，外螺纹管4上的螺纹设置在外
螺纹管4外径较大的部分上，使软管1两端的外螺纹管4位于排水井体2内，在外螺纹管4上套
S3：将软管1端部定位在排水井体2上，具体的，在外螺纹管4上螺纹连接螺母6，使
密封垫圈5位于排水井体2侧壁与螺母6之间，使螺母6通过密封垫圈5紧抵排水井体2，密封
参照图4，外螺纹管4贯穿螺母6，外螺纹管4贯穿螺母6的一端通过螺纹可拆卸连接
实施例1的实施原理为：在修复漏水管道3时，先将软管1插入到漏水管道3内，本实
施例中，软管1采用橡胶软管，在软管1的两端连接外螺纹管4，使软管1两端的外螺纹管4位
于排水井体2内，将密封垫圈5套设在外螺纹管4上，再将螺母6螺纹连接在外螺纹管4上，密
封垫圈5的一侧与排水井体2侧壁抵紧，另一侧与螺母6抵紧，从而实现软管1的固定，完成漏
水管道3的修复，且在漏水管道3的整个修复过程中，不需要将路面挖开，不会破坏路面结构
由于外螺纹管4上螺纹连接有堵水盖7，在正常排水时，不需要将堵水盖7安装在外
在需要修复与软管1相邻的其他管道时，可将堵水盖7安装在外螺纹管4上，将软管
1端部封堵，避免水流通过软管1流入到与软管1相邻且需要修复的管道内，为维修管道的工
参照图5，与实施例1的不同之处在于，将外螺纹管4连接在软管1内之后，通过胶水
将软管1的端部外侧壁与漏水管道3内侧壁固定连接在一起，以便对软管1定位，从而对外螺
纹管4的位置进一步进行固定，在将堵水盖7连接在外螺纹管4上时，通过拧紧装置将堵水盖
参照图5和图6，驱动装置包括电机8、丝杠9、螺母块10、导向杆11和驱动环12，电机
8通过机座13设置在排水井体2上，机座13设置在排水井体2内侧壁靠近排水井体2井口的一
端，电机8设置在机座13上，机座13上连接有用于遮挡电机8的围挡14，排水井体2的内侧壁
上还连接有安装板15，丝杠9转动连接在安装板15上并通过传动件与电机8联动，传动件包
括第一锥齿轮16和第二锥齿轮17，排水井体2内侧壁上连接有支架18，支架18上转动连接有
传动轴19，传动轴19的一端与电机8相连，另一端连接第一锥齿轮16，第二锥齿轮17设置在
丝杠9上，第一锥齿轮16与第二锥齿轮17啮合，导向杆11连接在安装板15上，螺母块10螺纹
连接在丝杠9上，导向杆11贯穿螺母块10，螺母块10与导向杆11滑动配合，驱动环12设置在
电机8在工作状态下带动传动轴19转动，传动轴19在转动过程中带动第一锥齿轮
16转动，第一锥齿轮16带动第二锥齿轮17转动，从而驱动丝杠9转动，丝杠9在转动过程中带
参照图5和图7，导向组件包括导向筒20和固定杆21，导向筒20设置在堵水盖7上，
固定杆21设置在排水井体2内侧壁上，导向筒20套设在固定杆21上并与固定杆21滑动配合，
固定杆21上连接有环形磁铁22，导向筒20为铁筒，导向筒20被环形磁铁22吸附，外螺纹管4
的中心线，拧紧机构包括拧紧杆23、拧紧块24和拧紧片25，拧紧杆23设置为两个，两
个拧紧杆23的中间部位铰接，两个拧紧杆23的一端均连接拧紧块24，拧紧片25设置有若干
个，若干个拧紧片25环形阵列设置在堵水盖7上，拧紧块24为铁块，拧紧片25的两侧连接有
实施例2的实施原理为：初始状态时，堵水盖7没有连接在外螺纹管4上，导向筒20
在需要将堵水盖7拧紧在外螺纹管4上时，启动电机8，驱动环12移动过程中抵触堵
水盖7并带动堵水盖7移动，导向筒20随着堵水盖7移动，导向筒20与环形磁铁22分离，将堵
水盖7移动至外螺纹管4端部，工作人员在地面上操作拧紧杆23，使拧紧块24夹紧在拧紧片
25两侧，拧紧块24被磁铁板26吸附，用力转动拧紧杆23，拧紧杆23通过拧紧块24带动拧紧片
25和堵水盖7转动，当拧紧杆23抵触排水井体2边缘，无法转动时，将拧紧块24夹紧在其他拧
紧片25的两侧，继续转动拧紧杆23，直至堵水盖7螺纹连接在外螺纹管4上，完成堵水盖7的
堵水盖7的整个安装过程中，工作人员不需要亲自进入到排水井体2内，改善了工
在堵水盖7与外螺纹管4螺纹连接的整个过程中，导向筒20始终套设在固定杆21
上，没有与固定杆21分离，堵水盖7旋转时，导向筒20也随着堵水盖7旋转。
在需要将堵水盖7从外螺纹管4上拆卸下来时，先启动电机8，电机8带动驱动环12
朝向远离堵水盖7方向移动，避免驱动环12的位置影响堵水盖7的拆卸，将驱动环12的位置
移动好之后，工作人员在地面上继续操作拧紧杆23，将堵水盖7逐渐从外螺纹管4上拧下，在
堵水盖7逐渐脱离外螺纹管4的过程中，堵水盖7带动导向筒20移动，导向筒20与固定杆21之
间的相对位置发生变化，导向筒20与环形磁铁22之间的距离越来越小，当堵水盖7与外螺纹
管4分离时，继续操作移动拧紧杆23，拧紧杆23带动堵水盖7和导向筒20在固定杆21上滑动，
在拆卸堵水盖7的整个过程中，导向筒20都套接在固定杆21上，避免了堵水盖7直
