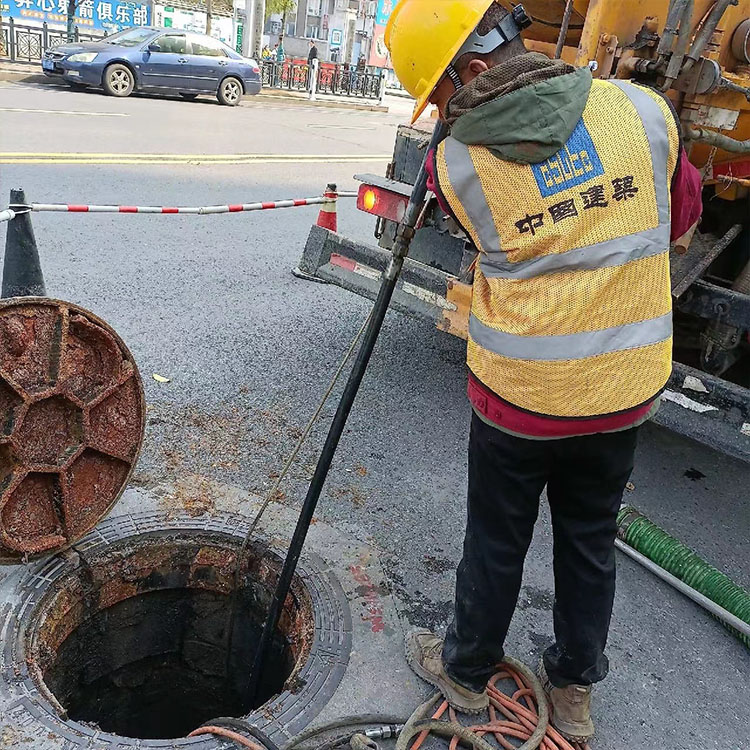

汀城路(迎宾路-星河南路)雨水管道非开挖修复工程施工方案编制单位:编制日期:2019年12月23日目录一、工程概况 11、执行标准 12、工程概况 1二、修复工程实施总体思路 21、排水管网修复总体思路 22、修复工程量设计 5三、施工方法介绍 71、点状原位固化法施工工艺 72、钢套局部点状修复施工工艺 133、开挖修复法 16四、公司相关资质 19工程概况1、执行标准1、《城镇排水管道检测与评估技术规程》CJJ/T181-20122、《城镇排水管道非开挖修复更新工程技术规程》CJJ/T210-20143、《给水排水管道工程施工及验收规范》GB50268-20084、《城镇排水管道维护安全技术规程》CJJ6-20095、《有限空间安全作业五条规定》(国家安全生产监督管理总局令第69号)6、《建筑施工场界环境噪声排放标准》GB12523-20117、《施工现场临时用电安全技术规范(附条文说明)》JGJ46-20058、施工现场调查资料;9、与工程有关的相关法律、法规及杭州市有关规定。2、工程概况本工程项目地点位于杭州市余杭区汀城路,西起于星河南路东止于迎宾路,根据相关单位前期排查和《汀城路(迎宾路-星河南路)TV检测报告书》了解到;汀城路(迎宾路-星河南路)现状雨水管道内存在破裂、渗漏、错口、腐蚀、接口材料脱落等管道结构性缺陷。共计缺陷22个缺陷点,受业主委托要求本单位对现状管道内存在破裂、渗漏、错口、腐蚀、接口材料脱落等结构性缺陷合理经济选取相应修复方法进行维修整改;确保管道能正常使用。修复工程实施总体思路1、;满足管道疏通技术要求有无结构性损坏程度已不适合非开挖修复否是现场条件符合非开挖修复要求是修复技术的整体经济优越性是非开挖修复是开挖修复否否否功能性缺陷无有特殊疏通特殊疏通无法解决否通过以上流程可确定管道采用开挖修复还是非开挖修复,在以上条件均不满足时,该段管道则应更换新管。、管道损环情况及其各修复方法的适用条件选择。针对本次管道检测报告,我们提出以下总体工作思路:(1)区块的现状雨水管道均为DN≥400mm的管道且排水管道为市政排水管检查井均在市政道路上,对于满足非开挖修复的管段,管道接口错位、破裂、腐蚀、接口材料脱落等局部结构性缺陷1~4级每段局部缺陷小余等于3个点的管段建议采用局部点状修复法(点状原位固化法、钢套局部点状修复法)进行修复,若每段管段局部缺陷大于3个点的管段建议采用整管内衬修复法(紫外光固化修复)进行修复,避免开挖路面损坏绿化等;(2)对于不能非开挖修复的管段,则应该采用开挖修复,更换管道。总的来说就是通过,分析管道检测报告,再根据现场条件、管道损环情况及其各修复方法的适用条件来合理经济的选择排水管道的修复方法。《城镇排水管道非开挖修复更新工程技术规程》CJJ/T210-2014要求,以及目前国内修复最新技术,非开挖修复更新方法的工法特征如下:结合本项目特点和要求,比对各种修复技术的工法特征:(1)穿插法:需要开挖作业工作坑,缩径量大,不适合本工程;(2)碎(裂)管法:需要作业工作坑,;(3)缩径内衬法:需要作业工作坑,主要用于供水或污水压力管道的维修,不适用;(4)折叠内衬法:主要用于压力管道的修复,不适用;(5)钢套局部点修法、不锈钢双胀环法、点状原位固化法(又称为局部树脂固化法)主要用于抢修、管道预处理。国内对于管道局部修复DN800以下管道多采用点状原位固化法,DN800以上管道多采用钢套局部点修法,亦在本项目中推荐使用点状原位固化法和钢套局部点修法对局部缺陷进行处理。(6)机械制螺旋缠绕法:缩径量大,主要适用于大型的排水管道的整体结构性修复,本项目中不推荐使用。(7)倒钩非开挖修复法:主要用于处理3级~4级严重结构性缺陷;争对开挖修复难度较大的管道,在本项目可推荐使用倒钩非开挖修复法处理严重结构性缺陷。(8)砂浆喷涂法修复,主要用于检查井的修复和大型管涵的修复。米乐m6本工程中检查井修复采用砂浆喷涂法。(9)紫外光固化修复,该工法采用UV固化树脂体系,软管材料为玻璃纤维,固化后的内衬层强度高、米乐m6耐腐蚀、改善水流情况。推荐本项目使用紫外光固化法对管道整体或每段管道的多个缺陷进行整体性修复。TV检测视频和实际现场情况:对于满足非开挖修复条件的管段:如每段管道缺陷个数3个以上则按《上海市城镇排水管道非开挖修复技术实施指南》采用整体修复,使用紫外光固化整体修复;3个缺陷点以内的(含3个缺陷),采用局部修复,管径≥800的使用钢套局部点状修复,管径小于800mm的使用点状原位固化修复。对于不满足非开
